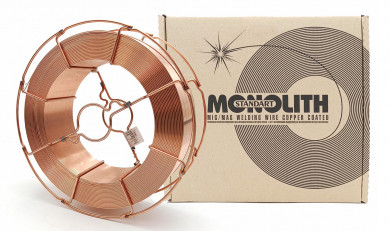

Drut spawalniczy miedziowany SG2, do spawania metodą MIG/MAG stali niskowęglowych konstrukcyjnych, kotłowych, okrętowych w osłonie gazów.

• Zastosowanie: Stal niestopowa

• Średnica: 0,8 mm

• Szpula: KS300

• Masa szpuli: 15 kg

PRZEZNACZENIE I ZAKRES STOSOWANIA

Spawalniczy drut, pokryty miedzią, marki G3Si1 stosuje się do automatycznego i pół-zmechanizowanego spawania stali węglowych i niskostopowych z granicą plastyczności do 420 MPa. Spawalniczy drut szeroko wykorzystuje się do spawania rurociągów, w branży okrętnictwa, w budowie samochodów i budowie maszyn, a także w budownictwie. Drut wykorzystuję się przy pracy z drobnolistnym metalem, przy tym szew formuje się za jedno przejście (kilku przejść).

WARUNKI STOSOWANIA

Spawalniczy drut, pokryty miedzią, wykorzystuje się do spawania (napawania) wyrobów, elementów i konstrukcji ze stali węglowych i niskostopowych  w dolnym, pionowym i sufitowym położeniu. Spawanie należy prowadzić zarówno w gazowych mieszankach (miksach), jak i w czystym CO2. W celu otrzymania jakościowego szwu zgorzelinę, rdzę i różne pokrycia oksydowe należy usunąć. Przy wieloprzejściowym spawaniu powierzchnię poprzedniego walca należy żużlować.

SZCZEGÓLNE WŁAŚCIWOŚCI

Uwzględniając nieobecność niemetalicznych włączeń, po plazmowej próżniowo-łukowej obróbce drutu, i jakościowym miedzianym pokryciu polepszają się spawalniczo-technologiczne właściwości napawanego metalu. Stosowanie spawalniczego drutu z miedzianym pokryciem G3Si1 pozwala zwiększyć jakość gotowych elemetów i wyrobów, formując czysty i niezawodny szew spawalniczy .

Spawalniczy drut marki G3Si1 gwarantuje:

- lekkie zapalenie łuku dzięki optymalnemu pokryciu i doskonałe geometrycznym parametrom;

- minimalne rozbryzgiwanie przy spawaniu w środowisku CO2 i nieobecność bryzgów przy spawaniu w gazowej mieszance М21;

- praktyczną nieobecność żużlowej błoni na spawalniczym szwie;

- wysoką stabilność palenia się łuku

SKŁAD CHEMICZNY  DRUTU, %

• C 0.06-0.14, Si 0.7-1.0, Mn 1.3-1.6, Cr ≤0.15, Ni ≤0.15, S ≤0.025

• P ≤0.025, Mo ≤0.15, V ≤0.03, Al ≤0.02, Ti+Zr ≤0.15, Cu ≤0.2

Sumaryczna zawartość miedzi wynosi nie więcej niż 0,35 %

MECHANICZNE WŁAŚCIWOŚCI METALU SZWU

• Wytrzymałość na rozciąganie, MPa: 500-640

• Granica płastyczności, MPa: ≥ 420

• Wydłużenie względne, %: ≥20

• Energia pochłoniętego uderzenia, J -40°C: ≥47

WARUNKI SPAWANIA

• Nominalna średnica drutu, 0.8 mm,

• Siła prądu,  50-150 A,

• Napięcie,  13-21 V,

• Szybkość dopływu, 260-400 m/godz.,

• Wydatek ochronnego gazu, 6-8 l/min

Spawanie przeprowadzać przy użyciu prądu stałego o odwrotnej biegunowości.

POŁOŻENIA SPOIW PRZY SPAWANIU

РА РВ РС PF PG PE PD

(EN ISO 6947)

CERTYFIKACJA

SEPROZ

CE
